轴向外压型波形补偿器结构附件的设计方法

    在设计轴向外压型波形补偿器时，通常需要设计校核的结构附件有波纹管接管、导流筒、外套筒、内芯管、环板运输螺栓等。在设计这些结构附件时，需要考虑的因素很多，如:工作压力、工作温度、材料、各结构附件结构尺寸等。在其他条件确定后，波形补偿器的规格越大、工作环境压力越大，温度越高，其结构附件厚度就越大。以下将以DN 1000轴向外压型波形补偿器为例介绍其结构附件的设计计算方法。根据管系的工况条件:管系工作压力p =1.6MPa，工作温度T=1_500Co

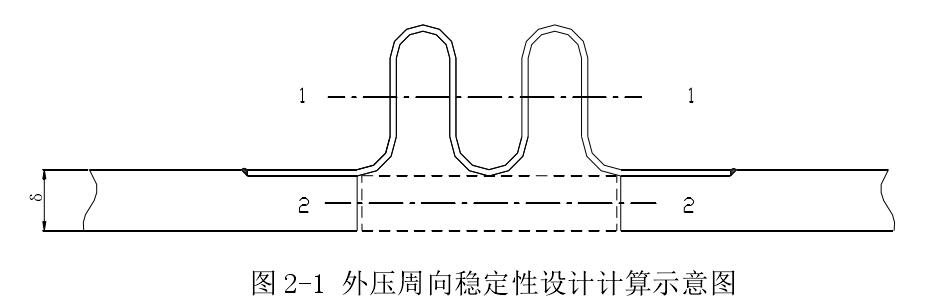

    首先，当补偿器波纹管用于真空条件或承受外压时，除进行应力和疲劳寿命核算外，还需对波纹管及其连接的管子进行外压周向稳定性校核。如图2-1外压周向稳定性设计计算示意图所示:
