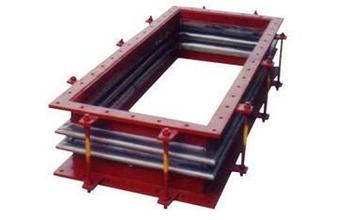

烟风煤粉管道零部件金属矩形直角补偿器

    金属矩形直角补偿器是烟风煤粉管道中最常用的一类补偿器，通常叫做电厂烟风煤粉管道补偿器，本厂生产的烟风煤粉管道零部件金属矩形直角补偿器适用于600M机组烟风煤粉管道系列的零件和部件，这些烟风煤粉管道零部件系列与《火力发电厂烟风煤粉管道设计技术规定》（DL/T5121-2000）中推荐使用的烟风煤粉管道系列一致。对大于600MW机组的烟风煤粉管道零件及部件也可参照使用。另外烟风煤粉管道零部件金属矩形直角补偿器全部采用工厂化生产，建设单位只需提供设计人员开列的产品标识如连接尺寸、连接方式、外形尺寸、质量等去制造厂采购，确保-的制造质量和供货进度。
    金属矩形直角补偿器按公称通径区分，编制规格定300×400~6000×5000共98种，形式分矩形单波补偿器、矩形双波补偿器和矩形三波补偿器（各98种规格）。
金属矩形直角补偿器的补偿性能表如下：

补偿器断面尺寸（净空）㎡	每个波节补偿性能（Δ）mm
	预先不拉长				预先拉长Δ/2
	介质温度℃
	≤100	＞100~200	＞200~300	〉300~400	≤100	＞100~200	200~300	〉300~400
〈0.5	8	7	6	5	16	14	12	10
≥0.5	14	13	11	9	28	26	22	18

1、对于双波补偿器，上列补偿性能的数值（Δ）应该乘1.7
2、对于三波补偿器，上列补偿性能的数值（Δ）应该乘2.5
