首页>>橡胶接头>>可曲挠双球体橡胶接头

JGD-A型可曲挠双球体橡胶接头(法兰式橡胶接头)
KST-F双球体可曲挠橡胶接头

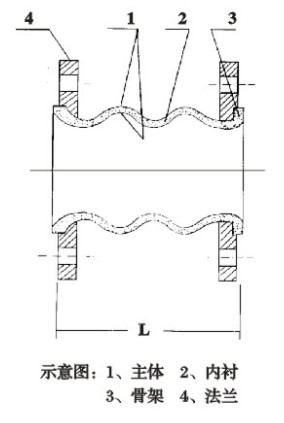

可曲挠双球体橡胶接头可曲挠双球体橡胶接头示意图




接头规格:DN32-DN4000mm
接头颜色:黑色
适用范围:酸、碱、腐蚀类、油、热水、冷水、压缩空气、天然气等
接头材质:环保型合成橡胶;产品环保无污染,不含铅等有毒物
减震等级:A级,减震性特佳
工作温度:-40°至80°(还可加工耐高温接头)
使用方法:先将接头法兰与对应法兰孔位置相照应,然后将固定螺丝传过法兰孔,并用扳手将螺帽锁紧。
接头特性:严格按照国际标准及原材料质量要求,杜绝偷工减料现象,环保标准即产品原料不但需要新料,还需要环保级新料。

:1、特殊要求可来函来图定制,法兰按《全国通用给排水标准图集》,其它按HG/T2289-92检验。
2、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。
3、用户使用橡胶接头,对应法兰应是阀门法兰或符合GB/T9115.1﹝RF﹞法兰。
4、DN40-600PN=1~1.6Mpa 2、DN40-200PN=2.5Mpa

一、概述:
          JGD-A型可曲挠双球体橡胶接头也叫KST-F双球体可曲挠橡胶接头(法兰式橡胶接头) 。又被称作橡胶软接头、减振器、管道减震器、 避震喉等,只是叫法不同,但都指的是JGD型可曲挠橡胶接头。与它相关的有JGD型单球体、JGD-B型丝扣连接双球体等,它是一种高弹性、耐介质性和耐气候性的管道接头。 是由织物增强的橡胶主体与金属法兰或丝扣活接头组成,用于管道减震降噪、补偿位移。由内胶层、锦纶帘子布、外胶层复合的橡胶球铁和松套金属法兰组成。具有耐压高、弹性好、位移量大、吸震降噪、安装灵活等特点。可曲挠双球体橡胶接头根据介质不同所采用的橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。普通型可曲挠双球体橡胶接头用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型可曲挠双球体橡胶接头用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。可曲挠双球体橡胶接头可广泛用于供水排水、循环水、暖通空调、造纸、石油化工、船舶、压缩机、水泵、风机等管道系统。

可曲挠双球体橡胶接头技术条件


项目 型号 200-300(8-12°) 50-150(2-6°)
KXT-A(1) KXT-A(2) KXT-A(3)
工作压力MPa ( kgf/cm2) 1(10) 1.6(16) 2.5(25)
爆破压力MPa( kgf/cm2) 2(20) 3(30) 4.5(45)
真 空 度KPa(mm/Hg) 40(300) 53.3(400) 86.7(650)
适  用  温  度℃ -15-115特殊可达30~-250
适  用  介  质 空气、压缩空气、水、海水、热水、油、酸、碱等。

可曲挠双球体橡胶接头主要数据
公称通径DN 长度Lmm 法兰厚度bmm 螺栓数n 螺栓孔直径domm 螺栓孔中心圆直径D1mm 轴向位移 横向位移mm 偏转角度 (a1+a2)
mm 英寸
伸长 压缩
50 2 165 18 4 18 125 30 50 45 35°
65 2.5 175 20 4 18 145 30 50 45 35°
80 3 175 20 8 18 160 35 50 45 35°
100 4 225 22 8 18 180 35 50 40 35°
125 5 225 24 8 18 210 35 50 40 35°
150 6 225 24 8 23 240 35 50 40 35°
200 8 325 24 8 23 295 35 50 40 35°
250 10 325 28 12 23 350 35 60 35 30°
300 12 325 28 12 23 400 35 60 35 30°
350 14 325 25 16 23 460 35 60 40 35°
400 16 325 30 16 25 515 35 50 40 25°
450 18 325 30 20 25 565 35 50 40 25°
500 20 350 32 20 25 620 35 50 35 25°
