首页>>管路松套补偿接头>>CS型热力管道伸缩器

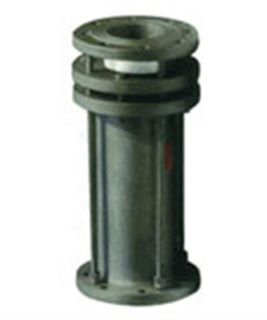

 CS型热力管道伸缩器
1、热力管道伸缩器为优质钢材制造,热力管道伸缩器使用温度为150℃-300℃。热力管道伸缩器压力范围为1MPa、1.6MPa。
2、安装热力管道伸缩器前应先松开压盘螺栓,将热力伸缩器拉到安装长度后用对角法拧紧压盘螺栓,切勿压偏。然后,连接两端产品。
3、热力伸缩器应安装在管道直线上两个固定支架之间,以防拉脱

公称通径 最大长度 安装长度 最小长度 伸缩量
DN(mm) L L1 L2
40 130 150 170 40
50 135 155 175 40
65 150 175 200 50
80 170 200 230 60
100 170 205 240 70
125 190 225 260 70
150 210 250 290 80
200 220 260 300 80
250 235 275 315 90
300 235 280 325 90
350 250 295 340 90
400 260 305 350 90
450 260 305 350 90
500 270 315 380 100
600 280 330 380 100
700 300 350 400 100
800 330 380 430 100
900 330 380 430 100
1000 350 400 450 100
1200 350 400 450 110
1400 390 445 500 110
1600 410 465 520 110
1800 430 485 540 110
2000 450 510 570 120
2200 480 545 610 130
2400 500 570 640 140
2600 540 615 690 150
2800 580 660 740 160
3000 650 750 850 200
