非金属柔性补偿器

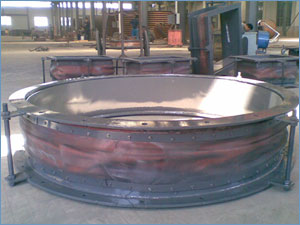

非金属柔性补偿器      非金属柔性补偿器也叫柔性软连接、织物补偿器、烟道非金属补偿器、非金属软连接。非金属柔性补偿器可补轴向、横向、角向、具有无推力、管化支座设计、耐腐蚀、耐高温、消声减震等特点,是适用于热风管道及烦尘管道的非金属补偿器。特别是是火力发电厂循环硫化床锅炉旋风分离器进出口﹑一二次风道﹑烟道﹑风机进出口﹑脱硫烟道﹑吸收塔﹑排渣口等部位,都要用到非金属柔性补偿器。
一、非金属柔性补偿器使用的必要性:
  在管道系统中,如果同时存在因温度变化而引起的热应力、设备的振动和固定支撑产生的局部应力以及系统安装偏差产生的应力,采用硬性连接方式,必然会导致管道系统在最薄弱处发生形变或破坏。而如果采用柔性的非金属膨胀节,就可以避免这种破坏的发生。这与非金属膨胀节特有的运动形式有关。这些运动形式决定了非金属膨胀节的多维位移性能。
二、非金属柔性补偿器基本结构
1)、蒙皮:蒙皮是非金属柔性补偿器的主要伸缩体,是由性能优良的硅橡胶或高硅氧聚四氟乙烯与无碱玻璃丝绵等多层复合而成,是一种高强密封复合材料。其作用是吸收膨胀量,防止漏气和雨水的渗漏。
2)、不锈钢丝网:不锈钢丝网是非金属膨胀节的内衬,阻止流通介质中杂物进入补偿器和阻止补偿器中绝热材料的向外散失。
3)、保温棉:保温棉是兼顾非金属柔性补偿器的保温和气密性的双重作用,它是由玻璃纤维布、高硅氧布和各类保温棉毡等组成,其长度和宽度与外层的蒙皮一致,具有良好的延伸性和抗拉强度。
4)、隔热填料层:隔热填料层是非金属柔性补偿器绝热的主要保证,它是由多层陶瓷纤维等耐高温材料组成,其厚度可根据流通介质温度及耐高温材料的导热系数等通过传热计算确定。
5)、机架:机架是非金属柔性补偿器的轮廓支架,保证有足够的强度和刚度,机架的材料应与介质温度相适应。一般在400。C以下用Q235-A 600。C以上用不锈钢或耐热钢制成。机架一般有与所连接的烟风道相匹配的法兰面。
6)、挡板:挡板是起导流和保护隔热层的作用。材质应与介质温度相一致。材料应是抗腐蚀和耐磨的。挡板还应不影响补偿器的位移。
三、 非金属柔性补偿器的特征
         波纹管与两端接管及法兰组成三次风管高温型补偿器,在限位环上设置限位销轴,两端的法兰通过调整拉杆进行调整,波纹管内设置导流筒,在波纹管、接管与导流筒间的充填物为含皓硅酸铝纤维及硅橡胶石棉绳,并通过密封圈进行密封,导流筒采用耐热钢材料,通过不锈钢丝网在其内侧形成隔热腔,在导流筒内浇注料挂钩上浇注耐高温浇注料。本实用新型高温型补偿器,适用于水泥行业三次风管道及其它高温介质场合,耐温可达1200℃以上,安装使用方便,免维护,最大限度保证系统安全,使用寿命是普通高温型补偿器的2-4倍,极大降低了工程造价。
连接方式:①法兰连接式 ②接管连接式
