偏心异径橡胶接头

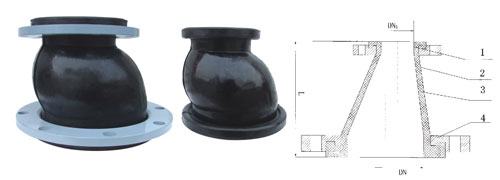

偏心异径橡胶接头


  偏心异径橡胶接头可解决金属管道连接时不同口径的问题,同时有减震降噪的作用,可节约管道安装零件,节约成本。它由内胶层、织物增强层、中胶层、外胶层、端部加固金属环或钢丝圈、金属法兰或平行活接头组成,具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,偏心异径橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。通用类:适用于输送温度为-15~80℃的水、浓度10%一下的酸溶液或碱溶液。特种类:适用于特殊性能的要求,如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。
耐热类:适用于输送温度高于80℃的水。
偏心异径橡胶接头的主要性能及作用:
1.管道-泵安装偏心大小头:是用来防气蚀的,且泵进口的大小头一般应该顶平安装,这是防止管道内气相在泵口积聚,形成大气泡进入泵腔,损坏泵。只有一种情况下才可以底平安装。那就是大小头后面直接接向上弯曲的弯头。这种情况下气相不可能积聚。
2.泵-管道安装同心异径接头:泵出口DN与外管道系统存在差异,用于同心异径大小头,可实现尺寸不同的两根管子的直线连接,实现管道变径的管件。
偏心异径橡胶接头轴向位移是:橡胶接头在流体流动方向(即中轴线方向)的伸长或压缩。
偏心异径橡胶接头横向位移是:橡胶接头在与流体方向即中轴线方向相垂直的方向的位移。
偏心异径橡胶接头角位移是:橡胶接头两个端面的垂直中心线与原中轴线的夹角之和。

偏心异径橡胶接头材料表 :
序号 部位 材料
1 外胶层 11R、CR、EPDM、NR、NBR
2 内胶层 11R、CR、EPDM、NR、NBR
3 骨架层 聚酯帘布
4 法兰 Q235 304 316L
5 增强圈 钢丝圈

偏心异径橡胶接头数据表:
公称通径DN 安装长度L D D0 n- ф D1 D01 n1-ф1
50×40 180 165 125 4-ф18 150 110 4-ф18
65×40 180 185 145 4-ф18 150 110 4-ф18
65×50 180 185 145 4-ф18 165 125 4-ф18
80×50 180 200 160 8-ф18 165 125 4-ф18
80×65 180 200 160 8-ф18 185 145 4-ф18
100×50 180 220 180 8-ф18 165 125 4-ф18
100×65 180 220 180 8-ф18 185 145 4-ф18
100×80 180 220 180 8-ф18 200 160 8-ф18
125×65 180 250 210 8-ф18 185 145 4-ф18
125×80 180 250 210 8-ф18 200 160 8-ф18
125×100 180 250 210 8-ф18 220 180 8-ф18
150×80 200 285 240 8-ф22 200 160 8-ф18
150×100   285 240 8-ф22 220 180 8-ф18
150×125 200 285 240 8-ф22 250 210 8-ф18
200×100 220 340 295 8-ф22 220 180 8-ф18
200×150 220 340 295 8-ф22 285 240 8-ф22
250×100   395 350 12-ф22 220 180 8-ф18
250×125 220 395 350 12-ф22 250 210 8-ф18
250×150 220 395 350 12-ф22 285 240 8-ф22
250×200 220 395 350 12-ф22 340 295 8-ф22
300×125   445 400 12-ф22 250 210 8-ф18
300×150 220 445 400 12-ф22 285 240 8-ф22
300×200 220 445 400 12-ф22 340 295 8-ф22
300×250 220 445 400 12-ф22 395 350 12-ф22
350×125   505 460 16-ф22 250 210 8-ф18
350×200 230 505 460 16-ф22 340 295 8-ф22
350×250 230 505 460 16-ф22 395 350 12-ф22
350×300 230 505 460 16-ф22 445 400 12-ф22
400×200   565 515 16-ф26 340 295 8-ф22
400×250 240 565 515 16-ф26 395 350 12-ф22
400×300 240 565 515 16-ф26 445 400 12-ф22
400×350 240 565 515 16-ф26 505 460 16-ф22
450×200   615 565 20-ф26 340 295 8-ф22
450×250   615 565 20-ф26 395 350 12-ф22
500×300   670 620 20-ф26 445 400 12-ф22
