首页>>法兰盘>>矩形法兰

矩形法兰




矩形法兰说明:

矩形法兰中螺栓孔的布局、数量、孔径、连接尺寸及位置应符合国家级行业的有关标准,并与方风门及其他有关零部件接口完全一致。
公称通径自DN300×DN400至6000×5000的方法兰全部用角钢制作;公称通径7000×4600至11000×6600的方法兰全部用槽钢制作。
在不同的使用场合及稳定下,应选用不同的材料;
当温度t≤300℃时,选用材料Q235-A,F;
当温度300℃<t≤400℃时,选用材料Q235-A/B
当温度400℃<t≤475℃时,选用材料10或Q345(16Mn)。
非标法兰及专用法兰克另外出图,特殊供货或现场配制,故不编入本标准。

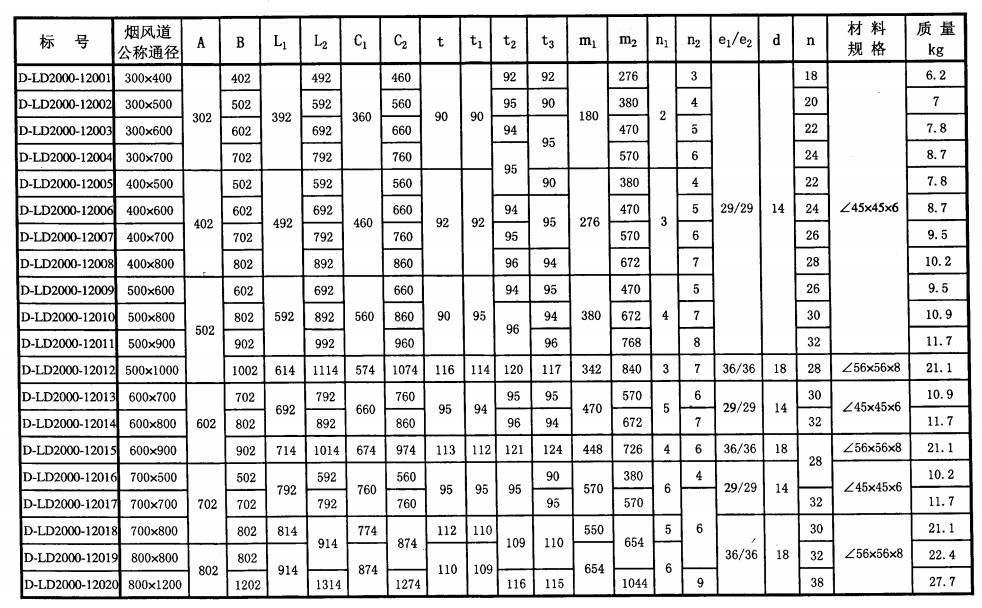

下面是矩形法兰的部分尺寸,详细尺寸联系我厂;
j
矩形金属补偿器和非金属矩形补偿器都要用到矩形法兰看下图

左上边的是金属矩形波纹补偿器,上面用的就是矩形法兰,上右图是矩形非金属织物补偿器上面也需要配套矩形法兰的。
