首页>>管路松套补偿接头>>法兰式松套伸缩接头

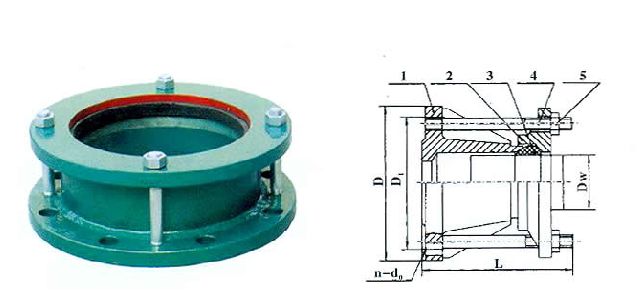

VSSJA(AF)型法兰式松套伸缩接头
序号 名称 数量 材料
1 本体 1 QT400-15、Q235A、ZG230-450、ICrI3、20
2 压盖 1 QT400-15、Q235A、20、ZG230-450、ICrl3
3 密封圈 2 NBR、CR、FPM、NR
4 螺柱 n Q235A、35、lCrl8Ni9Ti
5 螺母 n Q235A、20、lCrl8Ni9Ti
公称通径DN 管子外径Dw 长度 法兰连接尺寸
L1 L 0.25MPa 0.6MPa 1.0MPa
D D1 n-do D D1 n-do D DF n-do
65 76 105 118 160 130 4-Φ14 160 130 4-Φ14 185 145 4-Φ18
80 89 190 150 4-Φ18 190 150 4-Φ18 200 160 8-Φ18
100 108 123 210 170 210   220 180
114
125 133 240 200 8-Φ18 240 200 8-Φ18 250 210
140
150 159 265 225 265 225 285 240 8-Φ22
168
200 219 320 280 320 280 340 295
250 273 130 375 335 12-Φ18 375 335 12-Φ18 395 350 12-Φ22
300 325 130 160 440 395 12-Φ22 440 395 12-Φ22 445 400 12-Φ22
350 355 490 445 490 445 505 460 16-Φ22
377
400 406 540 495 16-Φ22 540 495 16-Φ22 565 515 16-Φ26
  426Φ
450 457 595 550 16-Φ22 595 550 16-Φ22 615 565 20-Φ26
480
500 508 645 600 20-Φ22 645 600 20-Φ22 670 620
530
600 610 755 705 20-Φ26 755 705 20-Φ26 780 725 20-Φ30
630
700 720 860 810 24-Φ26 860 810 24-Φ26 895 840 24-Φ30
800 820 220 255 975 920 24-Φ30 975 920 24-Φ30 1015 950 24-Φ33
900 920 1075 1020 1075 1020 1115 1015 28-Φ33
1000 1020 1175 1120 28-Φ30 1175 1120 28-Φ30 1230 1160 28-Φ36
1200 1220 1375 1320 32-Φ30 1405 1340 32-Φ33 1455 1380 32-Φ40
1400 1420 270 1575 1520 36-Φ30 1630 1560 36-Φ36 1675 1590 36-Φ42
1600 1620 1790 1730 40-Φ30 1830 1760 40-Φ36 1915 1820 40-Φ48
1800 1820 1990 1930 44-Φ30 2045 1970 44-Φ40 2115 2020 44-Φ48
2000 2020 2190 2130 48-Φ30 2265 2180 48-Φ42 2325 2230 48-Φ48
2200 2220 275 2405 2340 52-Φ33 2475 2390 52-Φ42 2550 2440 52-Φ56
2400 2420 2605 2540 56-Φ33 2685 2600 56-Φ42 2760 2650 56-Φ56
  VSSJA型法兰式松套伸缩接头安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下相互斜度,紧压在管子外圈起密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿之目的。
  本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、压缩空气等介质。适用温度-15°— 115°C,特殊要求可达-30°— 250°C.
