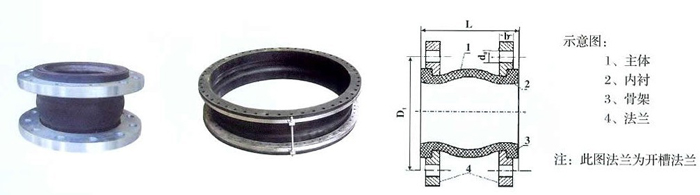

KXT(JGD)型可曲挠合成橡胶接头
定义
1.
可曲挠橡胶接头Flexible rubber joints是由织物和金属材料增强的橡胶件与法兰或平形活接头组成、用于金属管路系统的隔振隔振、降低噪声和位移补偿。
2.可曲挠橡胶接头轴向位移是:橡胶接头在流体流动方向(即中轴线方向)的伸长或压缩。
3.可曲挠橡胶接头横向位移是:橡胶接头在与流体方向即中轴线方向相垂直的方向的位移。
4.可曲挠橡胶接头角位移是:橡胶接头两个端面的垂直中心线与原中轴线的夹角之和。
分类与产品标记
1.按使用性能分为通用、特种、耐热三大类,
通用类:适用于输送温度为﹣15℃~80℃的水、浓度10%以下的酸溶液或碱溶液。
特种类:适用于特殊性能的要求,如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。
耐热类:适用于输送温度高于80℃的水
2.按结构形式分为单球体、双球体、三球体、弯头球体,每种形式又可分同心等径、同心异径、偏心异径三类。
3.按产品与管路的连接形式可分为法兰连接、螺纹连接两种。
4.按工作压力可分为0.25MPa
5.产品标记:
产品应按下列顺序标记:产品代号、类型代号、结构代号、性能代号、工作压力、公称直径。
产品和结构代号规定如下:可曲挠
橡胶接头RFJ、单球体D、双球体S,弯头W,同心异径Yt,偏心异径Yp,风机盘管接头F。
标记示例:RFJD-1.6×200,。指公称直径为200mm的单球体可曲挠橡胶接头,工作压力1.6Mpa.
要求

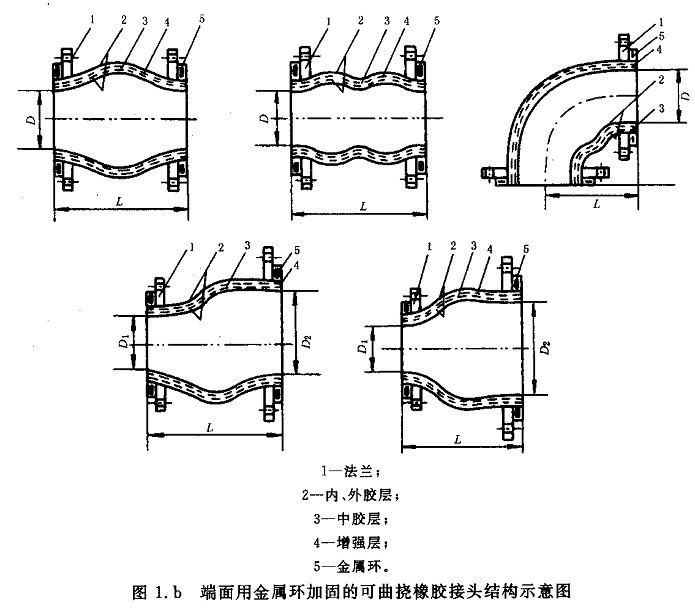

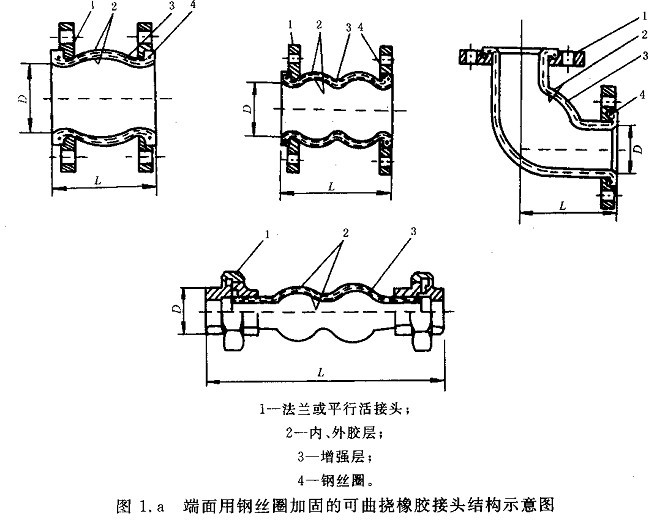

1.产品结构:橡胶接头一般由内胶层、织物增强层、中胶层、外胶层、端部加固金属环或钢丝圈、金属法兰或平行活接头组成。结构形式如下:
2.规格尺寸
3.工作压力:橡胶接头的试验压力为工作压力的5倍,爆破压力为工作压力的3倍。
4.耐真空度:公称内径300mm以下,工作压力1.6Mpa以上的橡胶接头,耐真空度不小于100Kpa,其他规格的橡胶将额头的真空度由供需双方协议规定。
5.位移性能:
6.橡胶接头用胶料的物理机械性能
7.橡胶接头用于生活饮用水系统的安全性评价:橡胶接头用于生活饮用水系统的安全性平角
橡胶接头用于生活饮用水系统时,通过产品后的水质应符合GB/T5749《生活饮用水卫生标准》和GB/T17219《生活饮用水输配水设备及防护材料的安全性评价标准》的有关规定和要求。
8.橡胶接头橡胶件的外观质量要求
9.对金属法兰和平形活接头的要求:金属法兰应符合GB/T9119的要求,平形活接头应符合GB/T3289.37的要求。
10.当橡胶接头端面采用钢丝圈加固时的要求:当橡胶接头端面采用钢丝圈加固时的要求时,钢丝圈应保持圆形并应位于同年同一平面内。
实验方法
1 外观质量的产品规格尺寸:外观质量采用目测的方法判定,产品规格尺寸用游标卡尺或卷尺测量。
2 胶料物理性能试验
1).胶料的拉伸强度、扯断伸长率的测定按GB/T528的规定进行。
2).胶料的硬度的测定按GB/T531的规定进行。
3).胶料的脆性温度试验按GB/T1682的规定进行。
4).橡胶与织物的粘和强度的测定按GB/T532的规定进行。
5).胶料的热空气老化试验按GB/T3512的规定进行。
6).胶料的耐酸、耐碱试验按GB/T1690的规定进行。
3 成品液压和真空度试验
1) 液压试验参照GB/T5563中的6.3的规定进行。
2) 真空度试验参照GB/T5567中的2-5章得有关规定进行。
4 位移性能试验:位移性能试验按附录A进行。
5 橡胶接头端面内加固钢丝圈的形态与位置:橡胶接头端面内加固钢丝圈的形态与位置用X射线**试验。
6 对通过产品的水的水质检验按GB/T5749和GB/T17219的规定进行。
检验规则
1.产品检验分类
产品必须经过生产厂质检部门检验合格后方可出厂。产品检验分出厂检验和型式检验两种。
2 型式检验
有下列情形之一时,应进行型式检验。
a.新产品或老产品转厂生产的试制定型鉴定。
b.正是生产后,如产品结构、材料、工艺有较大改变,可能影响产品性能时。
c.正常生产时,每半年进行一次。
d.产品长期停产后,恢复生产时。
e.出厂检验结果与上次型式试验结果有较大差异时。
f.国家质量监督机构提出进行型式试验的要求时。
3.产品抽检规则
1).端面加固钢丝圈的形态和位置
每月抽检一次,每次抽检任选一种规格、一种型式的产品两件,进行X射线**检查。测试结果有一件不合格则应从该产品中抽取两件进行复试。如仍有一件不合格则该种该产品应判为不合格。
2).液压试验
公称内径300mm以下的产品每季度抽检一次,公称内径350mm-1000mm的产品每半年抽检一次,公称内径1200mm以上的产品每年抽检一次。每次抽检任选一种规格、一种型式的产品两件。测试结果有一件不合格则再从该产品中抽取两件进行复试。如仍有一件不合格则该种该批产品应判为不合格。
3).耐真空度
每半年抽检一次,每次抽检任选一种规格、一种型式的产品两件。检测结果有一件不合格则再从该批该种产品中抽出两件进行复验。如仍有一件不合格则该种该批产品应判为不合格。
4).位移性能
每一生产批量中的每种规格产品抽检一次。每次从每种规格中抽取两件产品进行位移性能试验。实验结果有一件不合格则再从该批该种产品中抽出两件进行复验。如仍有一件不合格则该种该批产品应判为不合格.
5).胶料物理性能
老化性能每季度检验一次,其他性能每月检验一次。每次抽取一个胶料,进行规定项目的检验。其中若有一件不合格,应另取双倍试样对该项目进行复验。如仍有一件不合格,则该批胶料应判为不合格。
6).粘和强度
每半年检验一次,每次从公称内径100mm以上的产品上抽取两个试样进行试验。试验结果有一件不合格,应从该批产品中另取两个试样进行复试。如仍有一件不合格则该批该种产品应判为不合格。
7).水质检验
正常生产情况下每年检验一次,但当胶料配方有变化时,应随时送胶样进行检验。每次抽取一个胶料,按GB/T5749和GB/T17219中规定的项目检验。 若检验结果不合格,则应从该批胶料中另取两个试样进行复验。如仍有一件不合格则该批产品为不合格品。
标志、包装、运输、贮存
1). 标志
产品至少应具有包含以下内容的永久性标志:生产厂名、产品名称、产品规格、型号、工作压力。
2).包装
按供需双方协议进行包装。包装内应附有有效的产品合格证,内容包括产品名称、产品标记、生产日期、制造厂名称、厂址、商标及执行标准号。
3).运输、贮存
产品在贮运过程中应避免阳光直射,雨雪浸淋、锐气划伤,避免与酸、碱、油及各种有机溶剂接触。产品的贮存地点应距热源1m以上,环境15℃-40℃。橡胶接头自生产日期起,在一年的贮存期内,其质量和性能应符合本标准要求。
技术条件(两种类型)
项目 |
型号 |
JGD-1 |
JGD-2 |
JGD-3 |
工作压力MPa(kgf/cm2) |
1(10) |
1.6(16) |
2.5(25) |
爆破压力MPa(kgf/cm2) |
2(20) |
3(30) |
4.5(45) |
真 空 度KPa(mm/Hg) |
53.3(400) |
86.7(650) |
100(750) |
适 用 温 度℃ |
-15℃~115℃特殊可达-30℃~160℃ |
适 用 介 质 |
空气、压缩空气、水、海水、热水、油、酸、碱等。 |
公称通径 |
长度 |
法兰厚度 |
螺栓数 |
螺栓直径 |
螺栓孔中心 |
轴向位移mm |
横向位移 |
偏转角度 |
mm |
英寸 |
L |
b |
mm |
(圆直径mm) |
伸长 |
压缩 |
mm |
a1+a2 |
32 |
1.25 |
95 |
16 |
4 |
18 |
100 |
6 |
9 |
9 |
15 |
40 |
1.5 |
95 |
18 |
4 |
18 |
110 |
6 |
10 |
9 |
15 |
50 |
2 |
105 |
18 |
4 |
18 |
125 |
7 |
10 |
10 |
15 |
65 |
2.5 |
115 |
20 |
4 |
18 |
145 |
7 |
13 |
11 |
15 |
80 |
3 |
135 |
20 |
4 |
18 |
160 |
8 |
15 |
12 |
15 |
100 |
4 |
150 |
22 |
8 |
18 |
180 |
10 |
19 |
13 |
15 |
125 |
5 |
165 |
24 |
8 |
18 |
210 |
12 |
19 |
13 |
15 |
150 |
6 |
180 |
24 |
8 |
23 |
240 |
12 |
20 |
14 |
15 |
200 |
8 |
210 |
24 |
8 |
23 |
295 |
16 |
25 |
22 |
15 |
250 |
10 |
230 |
26 |
12 |
23 |
350 |
16 |
25 |
22 |
15 |
300 |
12 |
245 |
28 |
12 |
23 |
400 |
16 |
25 |
22 |
15 |
350 |
14 |
255 |
28 |
16 |
23 |
460 |
16 |
25 |
22 |
15 |
400 |
16 |
255 |
30 |
16 |
25 |
515 |
16 |
25 |
22 |
15 |
450 |
18 |
255 |
30 |
20 |
25 |
565 |
16 |
25 |
22 |
15 |
500 |
20 |
255 |
32 |
20 |
25 |
620 |
6 |
25 |
22 |
15 |
600 |
24 |
260 |
36 |
20 |
30 |
725 |
6 |
25 |
22 |
15 |
700 |
28 |
260 |
36 |
24 |
30 |
840 |
16 |
25 |
22 |
15 |
800 |
32 |
260 |
38 |
24 |
34 |
950 |
16 |
25 |
22 |
15 |
900 |
36 |
260 |
42 |
28 |
34 |
1050 |
6 |
25 |
22 |
15 |
1000 |
40 |
260 |
44 |
28 |
34 |
1160 |
18 |
26 |
24 |
15 |
1200 |
48 |
260 |
48 |
32 |
41 |
1380 |
18 |
26 |
24 |
15 |
1400 |
56 |
350 |
44 |
36 |
34 |
1560 |
20 |
28 |
26 |
15 |
1600 |
64 |
350 |
46 |
40 |
34 |
1760 |
25 |
35 |
30 |
10 |
1800 |
72 |
350 |
52 |
44 |
41 |
1970 |
25 |
35 |
30 |
10 |
2000 |
80 |
420 |
54 |
48 |
48 |
2180 |
25 |
35 |
30 |
10 |
2200 |
88 |
580 |
40 |
52 |
48 |
2390 |
25 |
35 |
30 |
10 |
2400 |
96 |
610 |
41 |
56 |
48 |
2600 |
25 |
35 |
30 |
10 |
2600 |
104 |
650 |
42 |
60 |
54 |
2810 |
25 |
35 |
30 |
10 |
2800 |
112 |
680 |
45 |
64 |
54 |
3020 |
25 |
35 |
30 |
10 |
3000 |
120 |
680 |
50 |
68 |
54 |
3220 |
25 |
35 |
30 |
10 |
注:1、特殊要求可来函来图定制,法兰按《全国通用给排水标准图集》,其它按HG/T2289-92。 |
2、DN350-600(2)型工作压力为1.6MPa,DN32-400(3)型工作压力为2.5MPa。 |
3、DN700-DN200工作压力为1.0MPa,DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa,法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。 |
4、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。 |
5、用户使用橡胶接头,对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰 |
