技术分析金属补偿器设立位置有关的力

    水电站露天压力钢管在其轴线方向改变的地方一般都设有镇墩，两个镇墩之间的钢管一定设有金属补偿器，温度变化时钢管与支墩的摩擦力(A8)是作用在镇墩上的另一主要力。温度升高时，钢管伸长，镇墩上、下两侧管段分别作向上与向下移动，产生的摩擦力指向镇墩;温度下降时， 钢管缩短， 镇墩上、下两侧管段分别作向下与向上移动产生的摩擦力背向镇墩。由于镇墩两侧的摩擦力方向相反，在镇墩计算中可以相互抵消一部分。

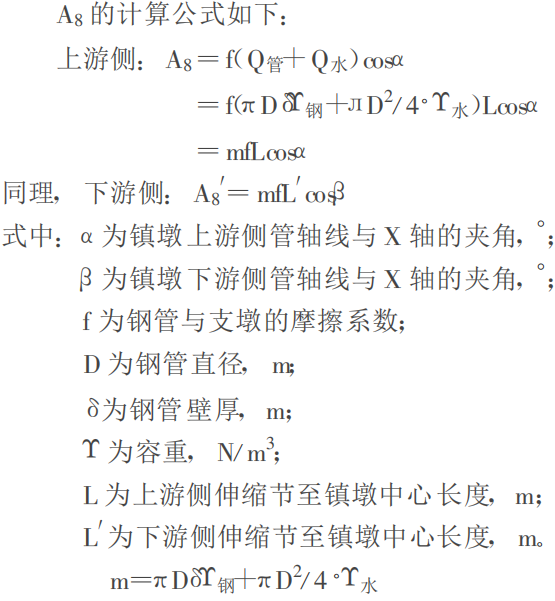

金属补偿器设立位置有关的力见图
    以上分析表明，要有效减小镇墩体积，必须从与金属补偿器设立位置有关的摩擦力着手。
