结构长度-焊接端口
补偿器的结构长度应符合以下要求；
1、具有足够的密封面长度；
2、具有规定的补偿能力，并应留有40mm的余量。即设计最大极限长度大于最大安装长度20mm；设计最小极限长度小于最小安装长度20mm;
3、具有更换填料的操作面。采用成形填料圈密封的产品，在补偿器最小安装长度情况下，当填料压盖拉出至极限位置时，填料压盖末端与外壳之间的最小距离不应小于50mm。
焊接端口

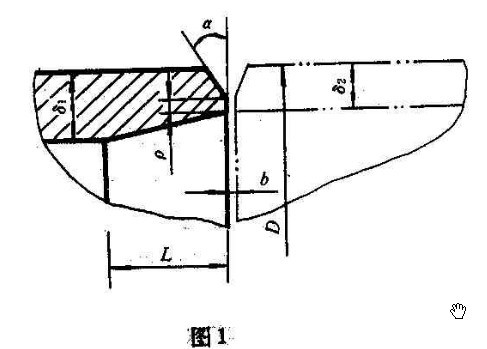

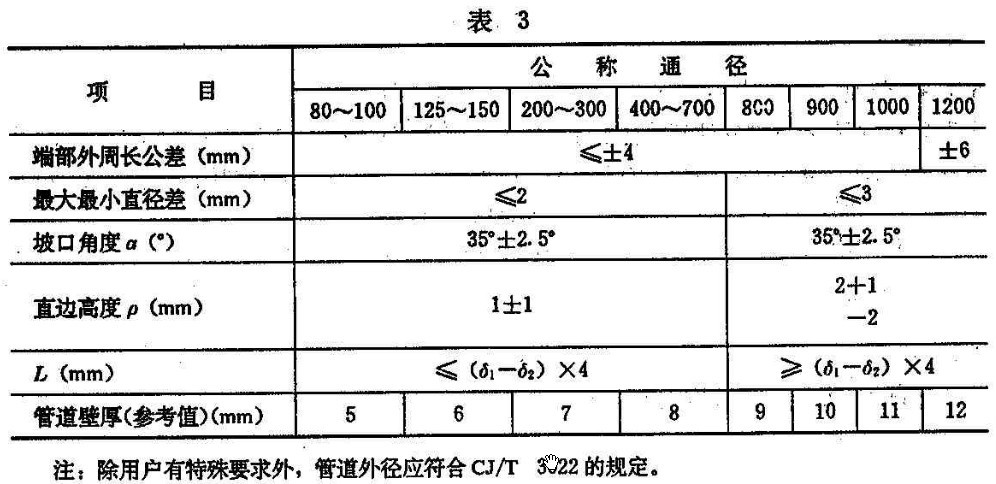

焊接端口的坡口形式及公差尺寸应符合图1及表3的规定。
