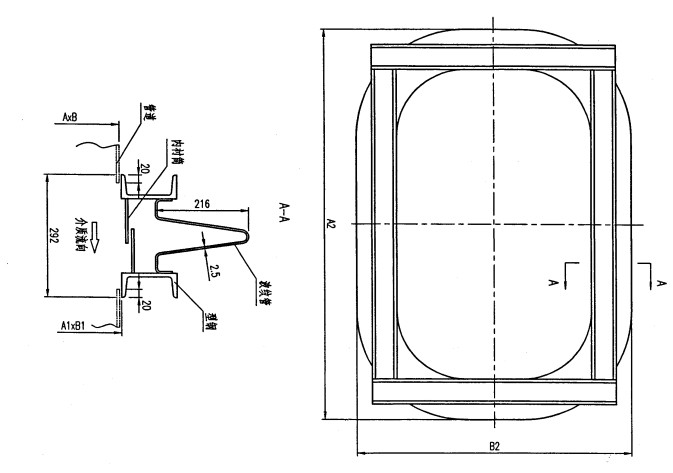

矩形圆角单波补偿器（全高）的应用及参数

一、矩形圆角单波补偿器（全高）应用
矩形圆角单波补偿器（全高）主要用于电厂烟风道，用来吸收热位移和减振。
二、矩形圆角单波补偿器（全高）性能参数
1、使用压力（P):-30~30kPa;
2、使用温度（t):0~400℃；
3、波纹管材质
常用高耐候钢09CuCrNi-A(GB4171)、奥氏体不锈钢0Cr18Ni9(gb3280)及普通碳素钢Q235- A(GB700).
高耐候钢耐大气腐蚀性能好，性价比较高，推荐使用。
4、波纹管单波轴向补偿量（mm)
注：产品作50％预拉伸后，轴向补偿量±24、±11、…相当于可以单方向压缩48、22、…；
        当安装温度高于管道最低温度是，可以作低于50％的预拉量，一般取；
        预拉量百分比=﹛0.5－（安装温度-最低温度／工作温度-最低温度）﹜×100％
       多波产品轴向补偿量等于单波轴向补偿量乘以波数。
       单个矩形圆角补偿器不能吸收径向位移，当需要吸收径向位移时常采用两件矩形圆角补偿器或选用三维补偿器，或与制造厂联系进行非标设计。
5、疲劳寿命
以上补偿量对应的疲劳寿命≥1000次
6、波纹管单波轴向刚度
全高波纹管单波轴向刚度为：0.27×（A+B+600)×fkN/mmm,式中A、B为矩形管道的外径（单位：mm),fk为温度对刚度修正系数，见下表。
三、矩形圆角单波补偿器（全高）订货时需提供的参数
矩形管道的长×宽（A×B);
波纹管材质（默认采用高耐候钢，当采用其他材料时需要说明）。
