圆形非金属补偿器

一、概况
本系列圆形非金属补偿器主要用于电厂烟风道，用来吸收热位移和（或）减震。

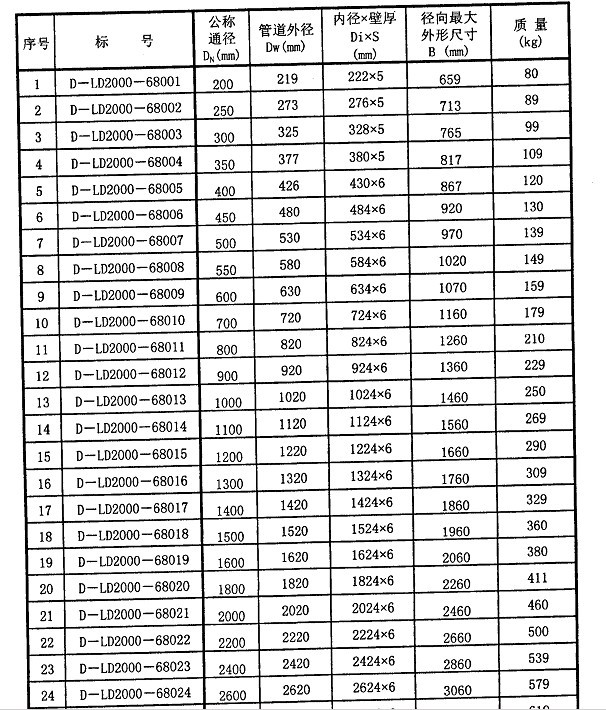

圆形非金属补偿器根据不同的工作温度和补偿量进行分类，编目如下：

对于XO为i拉伸变形、系列外规格的圆形非金属补偿器以及工作温度为800℃~1100℃的高温圆形非金属补偿器，可向制造厂另行订货。二、性能参数
1、适用介质：空气、烟气及含尘气体；
2、使用压力（P):－20~30kPa;
3\、使用温度（t);参照以上设定工作温度，≤450℃；
4、补偿量；Xo为轴向补偿量，负号表示为压缩变形，Yo为横向补偿量，具体补偿量按上表所规定；
5、材质
a、金属结构件材质通常推荐t≤400℃时，采用Q235-A;400℃(t≤450℃时，选用材料10或Q345（16Mn).采用其它材质应作为特殊设计；b、非金属圈带及隔温材料，根据不同的工作温度，常用玻璃纤维布、聚四氟乙烯薄膜、复合橡胶玻纤布、硅酸铝纤维棉等多种材料组成。不允许使用石棉制品材料制作非金属补偿器。
6、连接方式：默认为内插焊，即管道插入补偿器接口内，插入量为20mm.也可以采用法兰连接，此时，产品长度及补偿量与内插焊接管形式相同。
三、订货时需提供的参数
1、圆形管道的外径（Dw);
2、使用的场合
3、使用介质的温度及压力：
4、连接形式及尺寸。
