三维洛氏补偿器

三维洛氏补偿器由联结管、套管、定位螺栓等元件组成。联接管在套管内及定位螺栓的作用下，作少量的径向挠曲的角位移和轴向的线位移。
三维洛氏补偿器件即可以独立安装，也可以一对串联安装。
独立安装时，可以吸收少量三维膨胀量。安装于较长的直管段，主要解决较长的管道热膨线位移。
两个或两个以上的串联安装时，能同时吸收较大量的径向角位移和并不大的轴向线位移所形成的三维膨胀量。这种结构主要安装于水平管道上解决锅炉燃烧器较大量的上、下位移。
角向位移≤±4°；轴向位移（单件）≤40mm、耐温＜250℃。
三维洛氏补偿器编制规格按公制定位：DN200~DN600共9钟；编制规格按英制制定为：18″、20″、22″、24″、26″、28″、30″、32″共8种；编制规格按长度定为844‘1688、2000、2500、3000共5种；总规格合计共85种。
设计选型时宜适当增加补偿器的长度，减少角度补偿。

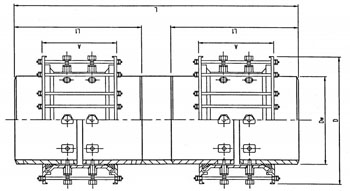

三维洛氏补偿器（一）

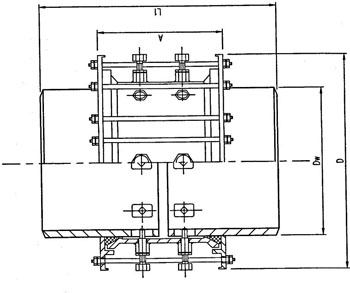

三维洛氏补偿器（二）

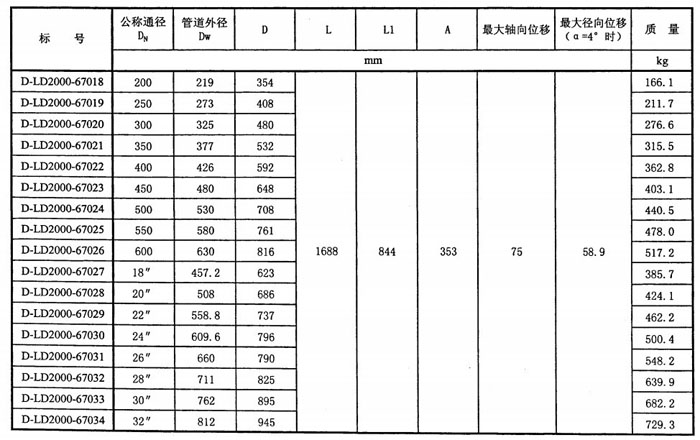

三维洛氏补偿器（一）规格尺寸：

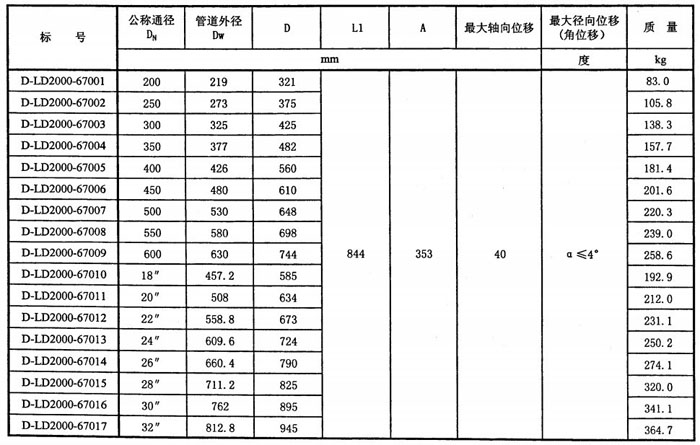

三维洛氏补偿器（二）规格尺寸
