FDZ型矩形风道橡胶补偿器
风道橡胶补偿器产品特性：
1、橡胶和纤维织物具有良好的反复位移(变化)还原性，能在较小尺寸范围内提供较大的多维方向补偿，能较好的消除各种管道安装连接时产生的多向误差。
2、橡胶和纤维织具有优越的吸声隔震功能，能有效的减少和消除锅炉、风机等系统品声和震动的传递。
3、橡胶和纤维织无力的传递损耗，减少了设计程序，无需增加其它辅助设施。
4、橡胶和纤维织及隔热材料具有较高耐热和耐腐蚀性能，永不生锈，减少维修费用。
5、橡胶和纤维织具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。
6. 特别是FVB和FUB型，是我厂新开发的高质量产品，因其波高而宽、其压缩、伸长、角向、横向、偏转位移量更大，非常适合工作条件较为苛刻的场所。
风道橡胶补偿器应用范围：1、热电厂(1)汽机(2)锅炉(3)除尘；2、水泥厂；3、钢铁厂、熔炼炉、焚烧炉；4、热电厂及核电站；5、空调送风系统；6、玻璃及矿棉业；7、石油化工企业；8、空气及煤气清洁厂；9、风机厂；10、铝厂和碳素厂。11. 石油化工企业
风道橡胶补偿器安装指南
1. 风道橡胶接头在管道安装时，要尽量让其处于自然状态下，不要人为的在安装时使产品变形，这样可以避免导致产品的早期损坏和使用效果的减弱。
2. 风道橡胶接头与法兰连接安装时，螺栓杆应伸向法兰的外侧，以防止螺纹尖端擦伤接头在膨胀变形时的橡胶复合体，每一法兰端面的螺栓应逐步均匀的压紧，要求所有的螺栓松紧尽可能一致，使用恶劣的场合，除加平垫外，可添加弹簧圈，以防螺母松动。
3、 接头中间有支撑架，支撑架在安装前应保持不脱，待螺栓上紧后将其全部打掉，以保证安装合理，使其各项物理机械性能真正起到作用。

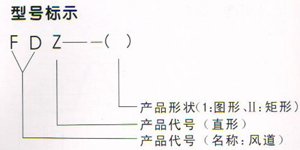

FDZ型矩形风道橡胶补偿器型号标示
 |
FDZ型矩形风道橡胶补偿器-1型结构图
|
FDZ型矩形风道橡胶补偿器材料表
|
序号 |
部位 |
材料 |
数量 |
|
1 |
法兰 |
角钢 |
2件 |
|
2 |
内外胶皮 |
天然橡胶合成橡胶 |
1件 |
|
3 |
增强层 |
硅胶纤维织物 |
2层 |
|

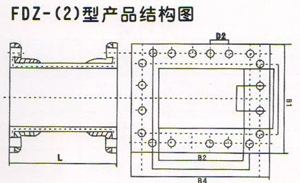

FDZ型矩形风道橡胶补偿器-2型结构图
 |
FDZ型矩形风道橡胶补偿器-1型连接尺寸表（部分规格）
FDZ型矩形风道橡胶补偿器-1型连接尺寸表（部分规格）
注：1、订货时需说明长度（L），直径在200mm以上的如有特殊要求，需提供有关尺寸及其他资料。
2、产品适合压力：400pa.
3、适用温度范围：－40℃－150℃
