首页>>补偿器>>VSTA通用型波纹补偿器

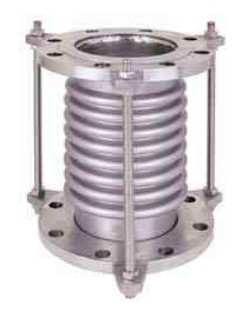

 VSTA通用型波纹补偿器

                                                                             VSTA通用型波纹补偿器

          VSTA通用型波纹补偿器 也叫JDZ型轴向内压式波纹补偿器。VSTA通用型波纹补偿器 主要用于补偿轴向位移,也可补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它来补偿角位移。一般数据为常压1.0Mpa,若有特殊要求,可另行制作
         型号:DN32-DN8000,压力级别0.1Mpa-2.5Mpa
         连接方式:1、法兰连接 2、接管连接
         产品轴向补偿量:18mm-400mm

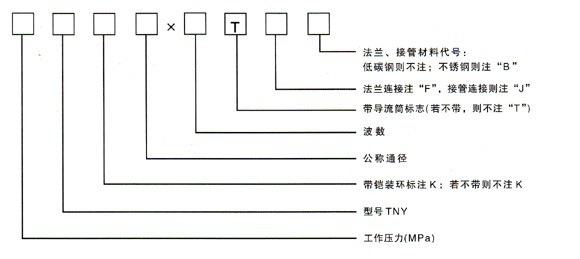

一、型号示例


举例:0.6TNY500TF
表示:公称通径为Φ500,工作压力为0.6MPa,(6kg/cm2)波数为4个,带导流筒,碳钢法兰连接的内压式波纹补偿器。
二、使用说明:
  内压式波纹补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向的合成位移,具有补偿角位移的能力,但一般不应用它来补偿角位移。
三、内压式波纹补偿器对支座作用力的计算:
   内压推力:F=100·P·A     轴向弹力:Fx=Kx·(f·X)
            横向弹力:Fy=Ky·Y        弯 矩:My=Fy·L
            弯 矩:Mθ=Kθ·θ      合成弯矩:M=My+Mθ
式中:Kx:轴向刚度N/mm X:轴向实际位移量mm
Ky:横向刚度N/mm Y:横向实际位移量mm
Kθ:角向刚度N·m/度          θ :角向实际位移量度
P:工作压力MPa A:波纹管有效面积cm2(查样本)
L:补偿器中点至支座的距离m
四、应用举例:

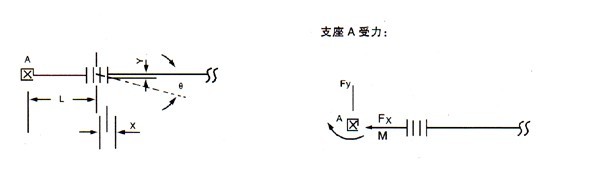

  某碳钢管道,公称通径500mm,工作压力0.6MPa,介质温度300°C,环境最低温度-10°C,补偿器安装温度20°C,根据管道布局(如图),需安装一内压式波纹补偿器,用以补偿轴向位移X=32mm,横向位移Y=2.8mm,角向位移θ=1.8度,已知L=4m,补偿器疲劳破坏次数按15000次考虑,试计算支座A的受力。


 解:(1)根据管道轴向位移X=32mm。
Y=2.8mm。
θ=1.8度。
由样本查得0.6TNY500×6F的轴向位移量X0=84mm,
横向位移量:Y0=14.4mm。角位移量:θ0=±8度。
轴向刚度:Kx=282N/mm。横向刚度:Ky=1528N/mm 。
角向刚度:Kθ=197N·m/度。用下面关系式来判断此补偿器是否满足题示要求:

将上述参数代入上式:


(2)对补偿器进行预变形量△X为:


因△X为正,所以出厂前要进行“预拉伸”13mm。
(3)支座A受力的计算:
内压推力:F=100·P·A=100×0.6×2445=14600(N)
轴向弹力:Fx=Kx·(f·X)=282×(1/2×32)=4512(N)
横向弹力:Fy=Ky·Y=1528×2.8=4278.4(N)
弯 矩:My=Fy·L=4278.4×4=17113.6(N·m)
Mθ=Kθ·θ =197×1.8=354.6(N·m)
合成弯矩:M=My+Mθ=17113.6+354.6=17468.2(N·m)

 设计温度:-20oc~+400oc  产品代号:JDZ    型号标注:JDZ  波纹管形式  连接形式  压力-通经-补偿量


公称通径DNmm 产品型号 计算疲劳破坏次数下轴向补偿量Xomm 补偿量 刚度 有效面积A 径向最大外形尺寸H mm 接管端口尺寸do×S(mm) 总长L(mm) 重量W(kg)
横向Yo 角向Yθ度 轴向Kx 横向Ky 角向Kθ Cm2
1500 3000 15000 mm N/mm N/mm Nxm度   法兰 接管 法兰 接管
          *法兰连接
80 1.0YSTA80×8J/F 30 25 18 6.4 ±6.4 358 418 8.4 81 284 Φ89×4 244 344 10 3
1.0YSTA80×10J/F 37 32 22 10 ±8 286 214 6.7 274 374 10 3
100 1.0YSTA100×6J/F 33 28 20 3.6 ±3.6 417 1471 14 121 304 Φ108×4 223 323 11 3
1.0YSTA100×10J/F 56 47 33 10 ±8 250 318 8.5   287 387 13 5
125 1.0YSTA125×5J/F 36 32 21 2.5 ±4.4 408 2885 21 180 334 Φ133×4 216 318 13 4
1.0YSTA125×9J/F 65 58 38 8 ±8 227 495 12 288 388 14 5
150 1.0YSTA150×5J/F 48 41 27 2.5 ±5 300 2889 20 257 364 Φ159×4.5 238 338 17 7
1.0YSTA150×8J/F 77 65 43 6.4 ±8 188 705 23 298 398 18 8
200 1.0YSTA200×4J/F 56 47 31 3.2 ±5.3 288 3164 39 479 442 Φ219×6 244 344 25 17
1.0YSTA200×6J/F 84 70 46 7.2 ±8 192 938 26 298 340 27 20
250 1.0YSTA250×4J/F 63 53 36 4.8 ±5.3 588 4371 128 769 497 Φ273×8 309 409 38 22
1.0YSTA250×6J/F 95 80 53 10.8 ±8 392 1295 85 387 487 43 27
300 1.0YSTA300×4J/F 65 54 37 6.4 ±5.3 830 4444 249 1105 547 Φ325×8 358 458 49 32
1.0YSTA300×6J/F 97 82 55 14 ±5.8 553 1317 166 456 556 56 39
350 1.0YSTA350×4J/F 72 60 40 6 ±8 840 4829 309 1307 607 Φ377×10 387 487 73 46
1.0YSTA350×6J/F 107 90 61 14 ±8 560 1431 206 499 599 82 55
400 1.0YSTA400×6J/F 74 62 42 6 ±5.2 918 6199 420 1611 685 Φ426×10 400 500 91 54
1.0YSTA400×6J/F 112 93 63 14 ±7.8 612 1837 280 510 610 107 65
450 1.0YSTA450×6J/F 82 69 46 4.8 ±5.2 690 8210 379 1972 735 Φ478×10 389 489 111 68
1.0YSTA450×6J/F 124 103 68 10.8 ±7.8 450 2433 253 489 589 121 78
500 1.0YSTA500×6J/F 84 70 47 4.8 ±4.6 728 9861 515 2445 790 Φ529×10 425 517 126 82
1.0YSTA500×6J/F 126 105 70 10.8 ±6.9 485 2922 343 515 615 138 93
600 1.0YSTA600×6J/F 86 72 48 4.8 ±4 1468 20515 1477 3534 920 Φ630×10 458 558 167 127
1.0YSTA600×6J/F 129 108 72 10.8 ±6 978 6078 985 658 758 181 141
700 1.0YSTA700×2J/F 43 36 24 1.2 ±1.7 3250 2.00E+05 4445 4717 1050 Φ720×10 346 446 267 160
1.0YSTA700×4J/F 85 72 48 4.8 ±3.4 1625 26237 2222 466 566 285 178
1.0YSTA700×6J/F 128 107 72 10.8 ±5.1 1083 5831 1482 666 766 313 206
800 1.0YSTA800×2J/F 42 35 24 0.8 ±1.5 3555 4.00E+05 6122 5822 1165 Φ820× 354 454 385 180
1.0YSTA800×4J/F 84 70 48 3.2 ±3 1778 47826 3061 10 474 576 403 234
1.0YSTA800×8J/F 168 141 96 12.8 ±6 889 5678 1530     594 694 456 286
900 1.0YSTA900×2J/F 58 49 33 1.6 ±1.5 2657 2.00E+05 5921 7620 1186 Φ920×10   550   238
1.0YSTA900×4J/F 117 97 65 6.4 ±3 1329 22810 2960   698   287
1.0YSTA900×8J/F 234 194 130 25.6 ±6 664 2851 1480   1036   385
1000 1.0YSTA1000×2J/F 58 46 28 1.2 ±1.4 5540 5.00E+05 14861 9043 1286 Φ1020×10   552   278
1.0YSTA1000×4J/F 115 92 56 4.8 ±2.8 2770 61921 7431   692   348
1.0YSTA1000×8J/F 230 184 112 19.2 ±5.6 1385 7740 3715   1018   468
1100 1.0YSTA1100×2J/F 62 50 30 0.8 ±1.4 5140 8.00E+05 16122 11029 1386 Φ1120×10   550   301
1.0YSTA1100×4J/F 124 99 60 3.2 ±2.8 2570 1.00E+05 8061   690   364
1.0YSTA1100×8J/F 248 198 120 12.8 ±5.6 1285 12585 4031   1046   487
1200 1.0YSTA1200×2J/F 62 50 30 0.8 ±1.3 5435 9.00E+05 19927 12688 1486 Φ1220×14   550   378
1.0YSTA1200×4J/F 124 99 60 3.2 ±2.6 2718 1.00E+05 9963 692   464
1.0YSTA1200×8J/F 248 198 120 12.8 ±5.2 1359 14546 4982   1046   628
1300 1.0YSTA1300×2J/F 47 37 22 0.4 ±0.9 5385 1.00E+06 22559 15066 1600 Φ1320×14   550   406
1.0YSTA1300×4J/F 94 75 44 1.6 ±1.8 2693 2.00E+05 11279   690   495
1.0YSTA1300×8J/F 187 150 88 6.4 ±3.6 1346 22659 5640   1046   678
1400 1.0YSTA1400×2J/F 46 37 22 0.4 ±0.8 5790 2.00E+06 29556 17326 1700 Φ1420×14   550   433
1.0YSTA1400×4J/F 92 74 44 1.6 ±1.6 2895 2.00E+05 14778   690   530
1.0YSTA1400×8J/F 184 147 88 6.4 ±3.2 1448 26389 7389   1046   742
1500 1.0YSTA1500×2J/F 46 36 22 0.4 ±0.8 6090 2.00E+06 32888 19384 1786 Φ1520×14   550   462
1.0YSTA1500×4J/F 92 73 44 1.6 ±1.6 3045 2.00E+05 16444   690   567
1.0YSTA1500×8J/F 183 146 88 6.4 ±3.2 1523 29364 8222   1046   761
1600 1.0YSTA1600×2J/F 45 36 22 0.4 ±0.7 6490 2.00E+06 42961 223 1900 Φ   552   492
1.0YSTA1600 9 7 4 1 ± 32 2688 214 0 1620×14   69   60
×4J/F 1 2 4 0.6 1.4 45 509 81     0 1
1.0YSTA1600×8J/F 182 144 88 6.4 ±2.8 1623 33564 10740       1046   829
1700 1.0YSTA1700×2J/F 45 36 22 0.4 ±0.7 6783 2.00E+06 47276 25024 2000 Φ1720×14   550   517
1.0YSTA1700×4J/F 90 72 44 1.6 ±1.4 3398 3.00E+05 23638   692   637
1.0YSTA1700×8J/F 180 143 88 6.4 ±2.8 1699 36935 11819   1046   872
1800 1.0YSTA1800×2J/F 45 35 22 0.4 ±0.6 7140 3.00E+05 61228 27494 2086 Φ1820×14   550   547
1.0YSTA1800×4J/F 89 71 44 1.6 ±1.2 3570 3.00E+05 30614   690   665
1.0YSTA1800×8J/F 178 142 88 6.4 ±2.4 1785 41001 15307   1046   883
2000 1.0YSTA2000×2J/F 53 42 25 0.4 ±0.6 8785 4.00E+06 91666 34636 2340 Φ2020×14   683   819
1.0YSTA2000×4J/F 107 85 50 1.6 ±1.2 4390 5.00E+05 45833   833   927
1.0YSTA2000×8J/F 214 170 101 6.4 ±2.4 2195 60499 21917   1206   1164
注:轴向内压式波纹补偿器主要用于补偿轴向位移,也可补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它来补偿角位移。以上数据为常压1.0Mpa,若有特殊要求,可另行制作。
