产品名称：轴向复式波纹补偿器（TFS）
公称通径：DN50mm-DN2000mm
工作压力：0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
产品轴向补偿量：30mm-450mm
一、型号示例：

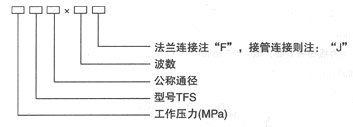

举例：0.6TFS100×20F
表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。
二、结构特点

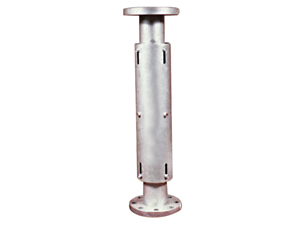

轴向复式波纹补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持了它的稳定性。
三、使用说明：
轴向复式波纹补偿器可以满足管道的轴向补偿，补偿量大，比较经济是其特点。法兰连接按机标JB81-59供货，也可以根据用户要求按国标、化标或其它标准供货。
四、安装使用注意事项
复式波纹补偿器安装时按轴向型伸缩节对管系管架的要求去布置。
五、对固定支座的作用力：
压力推力：Fp=100·P·A 　　　　（N）
轴向弹力：Fx=Kx·X 　　　　　　(N)
式中：P： 最高工作压力或最高试验压力 　　MPa
A： 有效面积（查样本） 　　　　　　cm2
Kx： 补偿器轴向刚度 　　　　　　　N/mm
X： 补偿器使用的轴向补偿量　　　　mm
六、应用举例：某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质最高温度Tmax=250℃，最低温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。
1、选型，管段所需补偿量为：
X=a·L·△T
=0.0133×85(250-0)
=283mm

 式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6TFS500×J)
2、支座压力：
查样本0.6TFS500×12J
补偿器 A=2445cm2 Kx=141N/mm
压力推力：Fp=100·P·A=100×0.6×2445=146700N
轴向弹力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N
