圆形单波补偿器

        本厂生产的烟风煤粉管道零部件圆形单波补偿器适用于600M机组烟风煤粉管道系列的零件和部件，这些烟风煤粉管道零部件系列与《火力发电厂烟风煤粉管道设计技术规定》（DL/T5121-2000）中推荐使用的烟风煤粉管道系列一致。对大于600MW机组的烟风煤粉管道零件及部件也可参照使用。另外烟风煤粉管道零部件圆形单波补偿器全部采用工厂化生产，建设单位只需提供设计人员开列的产品标识如连接尺寸、连接方式、外形尺寸、质量等去制造厂采购，确保-的制造质量和供货进度。
       YGYB型圆形单波补偿器具有补偿量大、刚度小、便于安装使用和寿命长等特点，广泛用于钢铁、电力、石油化工、水泥等行业。并可根据用户要求选用不锈钢或碳钢制造U形波纹管，内衬筒、法兰一般选用碳钢。 用于输送气体或含尘气体，使用压力从真空~0.1Mpa，使用温度从-40oC~420oC,任意矩形、圆形截面的烟气，通风和鼓风机管道，作补偿位移减振用。
          圆形单波补偿器是金属圆形补偿器的一种。金属圆形补偿器按公称通经区分，编制规格定DN200~DN1000共30种，按形式分单波、双波、和三波（各30种）。圆形单波密封式补偿器编制规格定DN400~DN1400共12种。
圆形单波补偿器的补偿性能表如下::

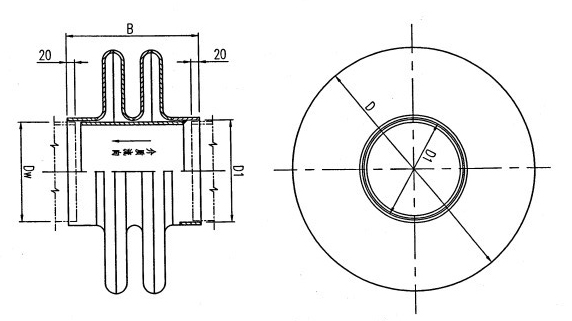

圆形单波补偿器结构示意图：
