首页>>管路松套补偿接头>>GL型管道快速连接器

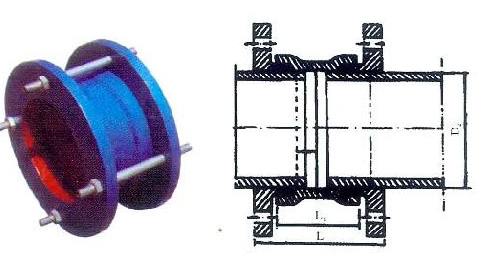

 GL型管道快速连接器

  GL型管道快速连接器采用CAD计算机辅助设计。因为伸缩接头系列产品属金属制品、其有较高的抗拉和抗压强度,软密封性能优越,装卸方便等功能,被广泛应用于电力、冶金、化工、给排水和污水处理等行业,主要作用于水泵于阀门和管道之间的连接。

公称通径DN 管道通径D2 每端可伸缩量L 套管长L1 全长L
40 55 20 70 106
50 65 20 70 108
65 81 20 70 110
80 93 20 80 125
100 118 20 80 127
125 143 20 80 127
150 169 20 80 127
200 220 20 90 142
250 291.6 25 100 154
300 322.8 30 110 164
350 374 35 120 176
400 425.6 40 130 188
450 476.8 45 140 198
500 528 50 150 210
600 630.8 60 170 232
700 733 70 200 270
800 836 80 220 292
900 939 90 240 214
1000 1041 100 260 336
1200 1246 110 290 375
1400 按用户要求 120 310 400
1600 130 330 425
1800 140 360 464
2000 150 380 488
2200 160 410 528
2400 170 430 554
2600 180 450 578
2800 190 480 616
3000 200 500 640
