首页>>橡胶接头>>JXF型可曲挠滤污伸缩接头(JXF型可曲挠滤污橡胶接头)

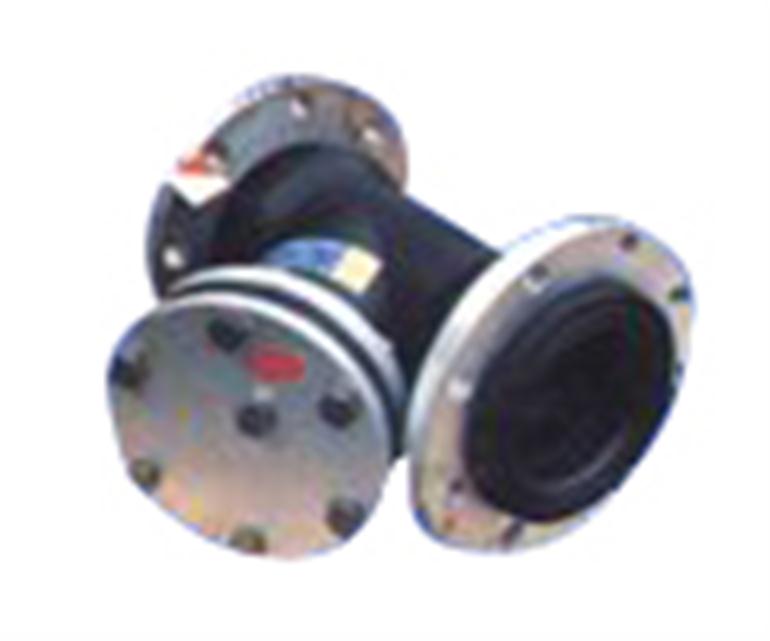

JXF型可曲挠滤污伸缩接头(JXF型可曲挠滤污橡胶接头)
      JXF型可曲挠滤污伸缩接头(JXF型可曲挠滤污橡胶接头) 适用介质:空气、压缩空气、水、海水、 热水、油、酸、碱等。适用温度℃:-15~+115℃特殊可达-30~+250℃。

公称通径 Dg 长度 轴向位移(mm)   横向位移 偏转角度
mm 英寸 L(mm) 伸长 压缩 (mm) (a1+a2)°
50 2 290 15 23 23 8
80 3 320 20 25 25 8
100 4 405 20 25 25 8
150 6 500 22 34 34 8
200 8 560 23 36 36 8

型号 JXF-1 JXF-1.6 JXS-1 JXS-1.6
工作压力 MPa(Kgf/cm2) 1(10) 1.6(16) 1(10) 1.6(16)
爆破压力 MPa(Kgf/cm2) 1.5(15) 2(20) 2(20) 2.4(24)
真空度 KPa(mmHg) 53.3(400) 86.7(650) 53.3(400) 86.7(650)
适用温度℃ -15~+115℃特殊可达-30~+250℃
适用介质 空气、压缩空气、水、海水、 热水、油、酸、碱等。
