首页>>橡胶接头>>可曲挠橡胶弯头

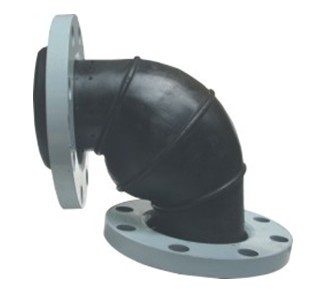

WTX型可曲挠橡胶弯头
简述:WTX型可曲挠橡胶弯头 是由织物增强的橡胶主体与金属法兰或丝扣活接头组成,用于管道减震降噪、补偿位移。
特点:具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。
使用范围:可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统,使用单位如电厂、水厂、钢厂、自来水公司、工程建筑等。
[适用介质]:普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。

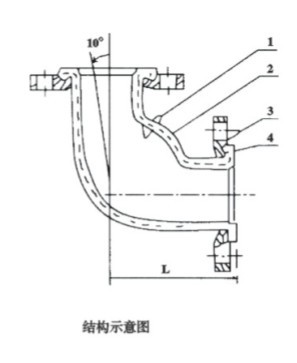

材料表

序号 部位 材料
1 主体 特种橡胶
2 增强层 聚酯帘布
3 法兰 A3
4 骨架 硬钢丝绳



技术参数

项目 型号 WTX-1 WTX-2 WTX-3
工作压力MPa 1 1.6 2.5
爆破压力MPa 2 3 ~ 32 4.5
真空度KPa (mmHg) 53.3(400) 86.7(650) 100(150)
适用温度℃ -15~+115(特殊可达-30~+250)
适用介质 空气、压缩空气、水、海水、热水、油、酸、碱 等化学物质
主要数据

公称通径 DN 长度L 各项允许位移(mm)
mm 英寸 mm X X' Y Y' Z Z'
50 2 140 20 16 20 16 16 16
65 1.5 140 20 16 20 16 16 16
80 3 150 20 16 20 16 16 16
100 4 160 20 16 20 16 16 16
125 5 180 20 16 20 16 16 16
150 6 200 20 16 20 16 16 16
200 8 230 20 16 20 16 16 16
250 10 280 20 16 20 16 16 16
300 12 305 20 16 20 16 16 16
