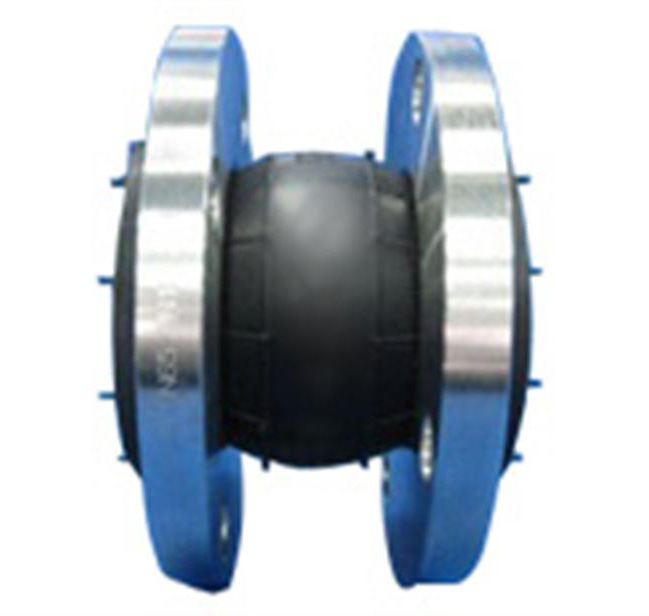

KDF型可曲挠合成高压橡胶接头

　     KDF型可曲挠合成高压橡胶接头又称作橡胶接头、橡胶软接头、可曲挠橡胶接头等，橡胶接头是一种高弹性、高气密性，耐介质性和耐气候性的管道接头、橡胶接头、橡胶连接件的一种。橡胶接头系用于金属管道之间起挠性连接作用的中空橡胶制品。橡胶接头按连接方式分松套法兰式、固定法兰式和螺纹式 3 种；橡胶接头按结构可分为单球体橡胶接头、双球体橡胶接头、异径体橡胶接头、弯球体橡胶接头及风压盘管橡胶接头等 5 种。
         KDF型可曲挠合成高压橡胶接头由内胶层、锦纶帘子布、外胶层复合的橡胶球铁和松套金属法兰组成。具有耐压高、弹性好、位移量大、吸震降噪、安装灵活等特点。可广泛用于供水排水、循环水、暖通空调、造纸、石油化工、船舶、压缩机、水泵、风机等管道系统。高压橡胶接头的性能特点有：
1 、橡胶接头体积小、重量轻、弹性好、安装维修方便。
2 、橡胶接头安装时可产生横向、轴向、角向位移，不受管道不通心，法兰不平行的限制。
3 、橡胶接头工作时可降低结构传递噪音，吸振能力强。
4 、鑫科技术研发的内无缝高压橡胶接头，橡胶接头在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀，提高了橡胶接头的使用寿命。
    由于可曲挠橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

技术条件

项目	型号	JGD-1	JGD-2	JGD-3
工作压力MPa(kgf/cm2)		1（10）	1.6（16）	2.5（25）
爆破压力MPa(kgf/cm2)		2（20）	3（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
适　用　温　度℃		-15℃～115℃特殊可达-30℃～160℃
适　用　介　质		空气、压缩空气、水、海水、热水、油、酸、碱等

主要数据

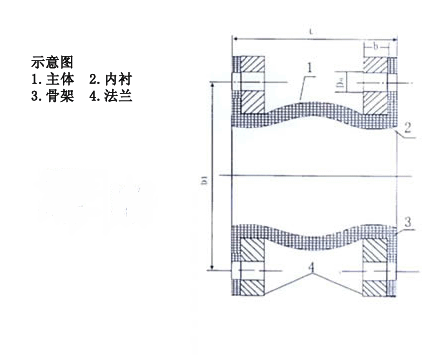

公称通径DN		长度	法兰厚度	螺栓数	螺栓孔直径D0﹝mm﹞	螺栓中心圆直径D1﹝mm﹞	轴向位移		横向位移﹝mm﹞	偏转角度
公称通径DN		L	b	n			轴向位移			偏转角度
mm	英寸	﹝mm﹞	﹝mm﹞				伸长	压缩		(a1+a2}
150	6	180	16	8	23	240	12	20	14	15o
200	8	210	16	8	23	295	16	25	22	15o
250	10	230	17	12	23	350	16	25	22	15o
300	12	245	18	12	23	400	16	25	22	15o
350	14	255	18	16	23	460	16	25	22	15o
400	16	255	20	16	25	515	16	25	22	15o
450	18	255	20	20	25	565	16	25	22	15o
500	20	255	21	20	25	620	16	25	22	15o
600	24	260	24	20	30	725	16	25	22	15o
700	28	320	24	24	30	840	16	25	22	15o
800	32	340	25	24	34	950	16	25	22	15o
900	36	370	28	24	34	1050	16	25	22	15o
1000	40	400	29	28	34	1160	18	26	24	15o
1200	48	420	32	32	41	1380	18	26	24	15o
1400	56	450	30	36	34	1560	20	28	26	15o
1500	60	500	30	36	34	1660	20	28	26	15o
1600	64	500	30	40	34	1760	25	35	30	10o
1800	72	500	36	44	41	1970	25	35	30	10o
2000	80	550	36	48	48	2180	25	35	30	10o
2200	88	580	40	52	48	2390	25	35	30	10o
2400	96	610	41	56	48	2600	25	35	30	10o
2600	104	650	42	60	54	2810	25	35	30	10o
2800	112	680	45	64	54	3020	25	35	30	10o
3000	120	680	50	68	54	3220	25	35	30	10o
注：1.特殊要求可来图来函定制，法兰按JB81-59选取。2.DN150～1200PN=1Mpa 3.DN150－600PN=1.6Mpa 4.DN700－1400PN＝0.6MpaDN1600～3000PN=0.25Mpa法兰按0.6Mpa连接选取。5.高层给水使用本产品，管道必须固定支撑或固定托架，否则产品应安装防拉脱装置。固定支撑或托架的力必须大于轴向力，否则也应安装防拉脱装置。
