 摘要：轴向型复式拉杆波纹补偿器(FSL型)结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。 用途：轴向型复式拉杆波纹补偿器(FSL型)结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。 型号：DN32-DN3000，压力级别0.1Mpa-2.5Mpa 连接方式：1、法兰连接 2、接管连接 产品轴向补偿量：72mm-500mm |

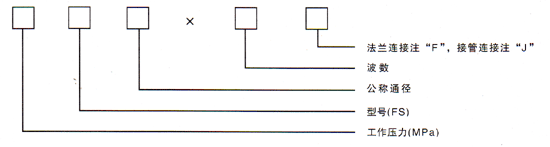

一、型号示例： |
|
举例：0.6FSL200×12J 表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。 二、应用说明： 1、复式拉杆波纹补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。 2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。 3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。 三、对固定支座的作用力： 压力推动：Fp=100·P·A （N） 轴向弹力：Fx=f·Kx·X （N） 式中：P： 最高工作压力或最高试验压力 MPa； A： 有效面积（查样本） 平方米； Kx： 补偿器轴向刚度 N/mm； X： 补偿器使用的轴向补偿量 mm f： 系数，当补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。 |
