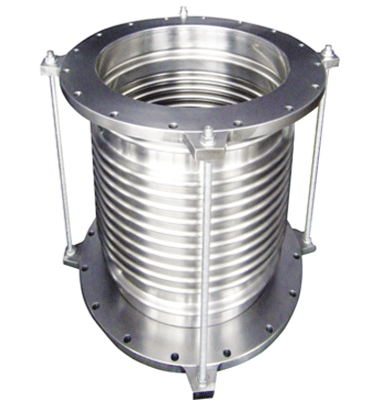

一、概述 高压组合电器用补偿器作为相邻两个设备外壳间相接部分的连接部件，主要用于安装调整、补偿基础间的相对位移、补偿热胀冷缩的伸缩量等引起的位移。普通膨胀节大多在高应力（即大位移）低循环次数下使用，而该补偿器是在低应力（既小位移）高循环次数下使用。由于组合电器的支架承受能力较小，因此要设计压力平衡结构，依靠碟簧的弹性力来平衡内压产生的盲板力，以减少支架受力。气密性要求极高。组合电器内充灌介质昂贵的SF6气体，年漏气量≤1％，否则会降低产品运行的可靠性，提高补气频率，严重的将造成系统的停电检修。该补偿器作为一个电器元件，要求内表面光滑无任何尖点，否则会产生放电，影响产品的绝缘性能。 |
|||||||||||||||||||||
 |
执行标准：JB/T10617-2006 设计压力：≤0.75Mpa 设计温度：-35℃～150℃ 轴向补偿量：-20mm～20mm 径向补偿量：-10mm～10mm 介 质 ： 六氟化硫气体或其他灭弧、绝缘气体 材质：SUS304, SUS321, SUS316L等 |
 |
|||||||||||||||||||
二、种类及结构形式
|
|||||||||||||||||||||
三、检测项目
四、相关材料执行标准 GB/T 1173-1995 铸造铝合金 GB/T 1222-1984 弹簧钢 GB/T 1958-2004 产品几何量技术规范（GRS）形状和位置公差 检测规定 GB/T 1972-2005 蝶形弹簧 GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 3274-1988 碳素结构钢和低合金结构钢 热轧厚钢板和钢带 GB/T 3280-1992 不锈钢冷轧钢板 GB/T 4237-1992 不锈钢热轧钢板 GB 7674-1997 72.5kV及以上气体绝缘金属封闭开关设备 GB/T 8163-1999 输送流体用无缝钢管 GB/T 11023-1989 高压开关设备六氟化硫气体密封试验方法 GB/T 14976-2002 流体输送用不锈钢无缝钢管 GB 16749-1997 压力容器波形膨胀节 JB/T 4711-2003 压力容器涂敷与运输包装 JB/T 4730.2-2005 承压设备无损检测 第2部分：射线检测 JB/T 6169-1992 金属波纹管 |
|||||||||||||||||||||
