首页>>相关产品>>高压自密封旋转补偿器

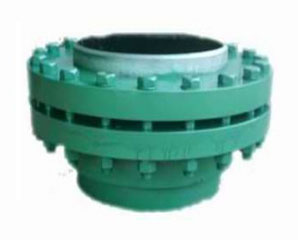

高压自密封旋转补偿器
高压自密封旋转补偿器
高压自密封旋转补偿器特点:管道用自密封旋转补偿器广泛应用于石油、石化、钢铁、电力、集中供热领域。
与传统补偿方式相比,该补偿器具有补偿距离长、安全性好、压力降小、使用寿命长等优势,并可减少二氧化碳和二氧化硫排放。
耐高压自密封旋转补偿器由密封座、旋转筒体、压簧、螺栓螺母、密封填料、密封压盖、紧固法兰等构成。紧固法兰、弹簧、填料压盖与外套管法兰之间用螺栓拧紧,旋转内管与密封座之间设有转动定心滚动装置。可滑动的填料压盖法兰与相对静止的填料及密封座的轴向压紧,由填料压盖密封座端上均匀分布的压簧及可调螺钉组合预紧连接而实现。旋转内管作功能性运动自然地造成填料正常磨损时,在压簧的弹性作用下,填料压盖始终对填料保持一定的压紧力,及时自动补偿填料的磨损量,保持填料相对配合件的密封。内外管精密机械加工及定心滚动装置的设置保证了产品较高的同心度,使内管作功能性运行时对填料的磨损极小且均匀,有利于结构的自动补偿或调整密封,也有利于内外管的相对运动,且摩擦阻力相对较小。
公称通径 内套管外径 外套管外径 法兰外径 长度 转矩(kNm)
      内压(Mpa)
(mm) (mm) D(mm) A(mm) L(mm) 1 1.6 2.5 4
DN100 108 133 215 350 0.62 0.96 2.5 2.23
DN125 133 159 245 350 1.15 2 3.13 4.68
DN150 159 194 280 380 1.81 2.86 4.35 6.97
DN200 219 273 335 380 2.52 4.1 5.93 9.49
DN250 273 325 405 400 5 7.6 11.61 18.65
DN300 325 377 475 420 7.61 12.1 17.48 27.56
DN350 377 426 515 440 9.79 15.85 22.5 36.32
DN400 426 470 575 460 12.89 20.15 29.84 47.6
DN450 480 520 635 460 18.2 29.15 42.21 67.52
DN500 530 592 690 490 24.97 38.96 57.12 91.58
DN600 630 680 840 490 31.2 50 70.23 113.6
DN700 720 780 900 500 38.12 54.8 86.7 138.5
DN800 820 880 1015 520 45.9 72.45 105.2 168.3
DN900 920 980 1115 540 53.6 87.62 124.5 197
DN1000 1020 1080 1215 560 62.5 100 145 230
