横向型波形补偿器的管段支架布置图

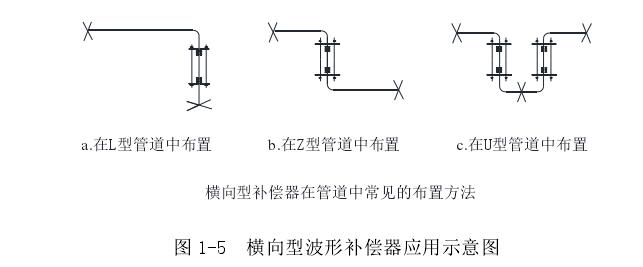

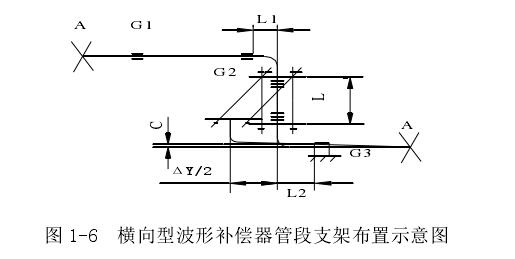

横向型波纹补偿器均安装在管道的转弯处，如“Z”型管道、"L”型管道、"U”型管道等等。其在管道中常见的布置方法及装有横向型波纹补偿器的典型管段支架的布置方法如下:其中A是固定支架，G1与G2是直线导向支架，G3是直线平面导向支架。图1-5为横向型波纹补偿器在供热管道中的典型应用示意图。图1-6为装有横向型波形补偿器的管段支架布置图.
