剖析伊朗 Rudbar(鲁德巴)水电站补偿器
发布时间:2018/7/24 10:13:56 浏览次数: 来源:http://www.xkgd.com/ 最后编辑:2018/7/24 10:13:56

剖析伊朗 Rudbar(鲁德巴)水电站补偿器

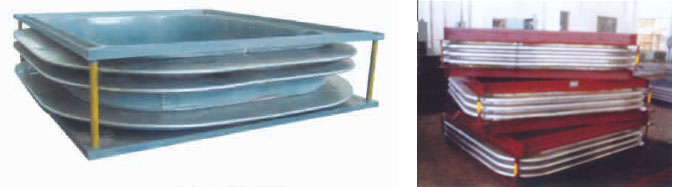

电厂烟风道补偿器       伊朗 Rudbar(鲁德巴)水电站位于伊朗西部 Zagros山区的 Rudbar河上,距首都德黑兰约454km,该电站为引水式发电,总装机容量450MW。电站双线引水压力钢管(明钢管)长约2.2km,共采用补偿器8MPa,最大轴向补偿量41套。该项目是中国政府的融资项目,由中国葛洲坝集团股份有限公司承建。
       鲁德巴水电站采用补偿器的管径从4.4m到到3.4m,最高设计压力士150mm,最大径向补偿量士100mm,该电站对补偿器提出的设计和制造要求均为近年来最为严苛的。
       但是有挑战才有压力,有压力オ有进步。该项目的履约过程,也正是我们对前十余年补偿器水电应用项目的总结、优化、升华的过程。
       鲁德巴水电站在前期设计中,压力钢管补偿采用的方案是以传统的套筒伸缩节为主,仅在水头较高且有径向位移的地方设置补偿器。但在经过历时约3年的方案论证后,水电行业和补偿器行业专家们的认识最终趋于一致。目前该项目已完全取消套筒伸缩节,全部采用波纹管补偿器。
     该项目应用补偿器的过程是一个很典型的例子,它说明在水利水电行业补偿器推广应用的前景是很宽广的,广阔天地大有作为。
     项目主要亮点:
   (1)补偿器DXH值(钢管内径径×设计水头)≈2000m°m,为为目前在水电行业应用的补偿器参数之最。
   (2)结构设计中对补偿器在最大组合位移时的波纹管及限位辅助结构等进行了有限元计算分析。
